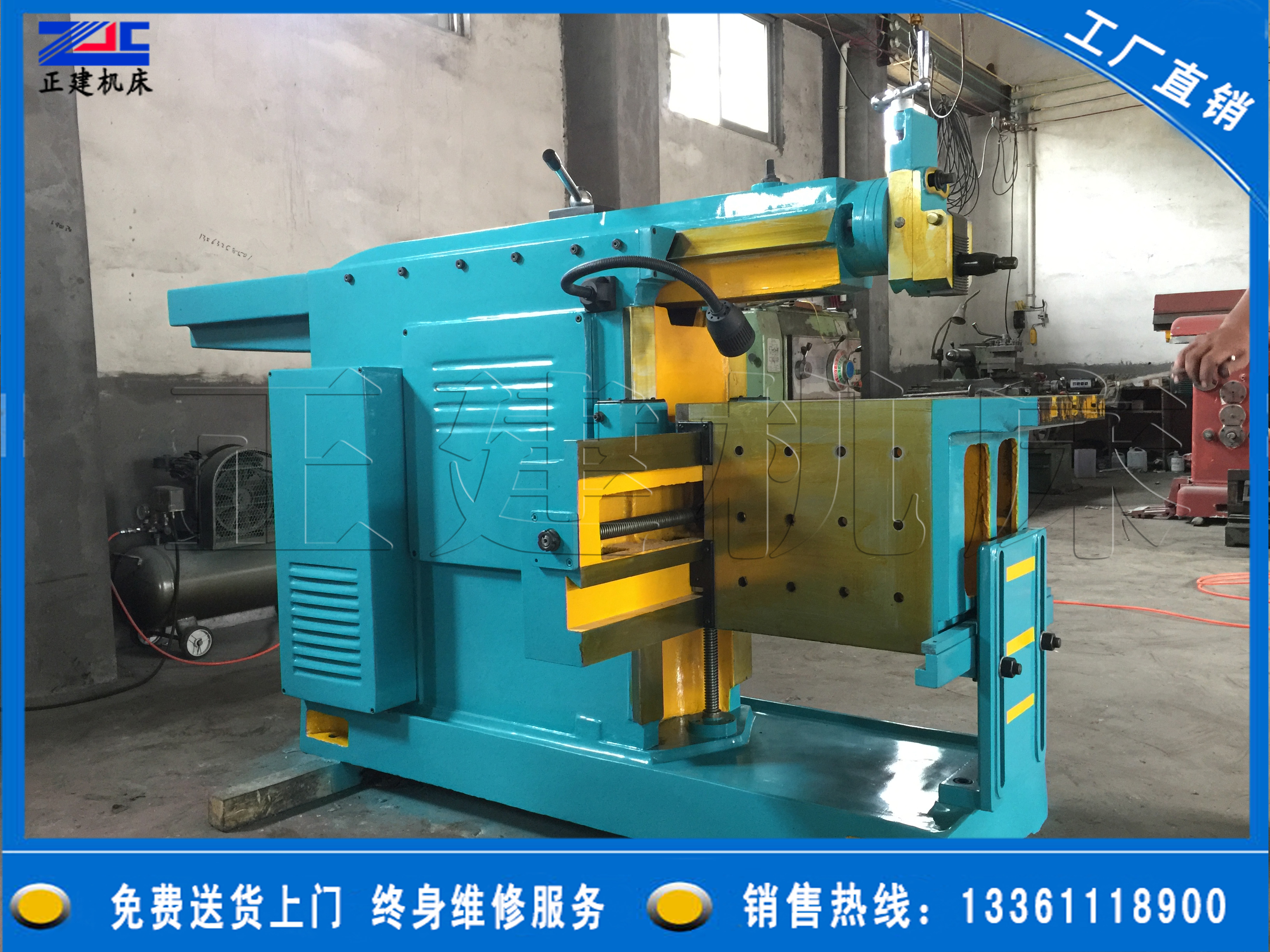

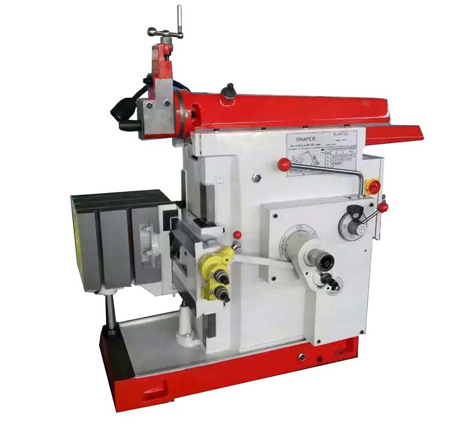

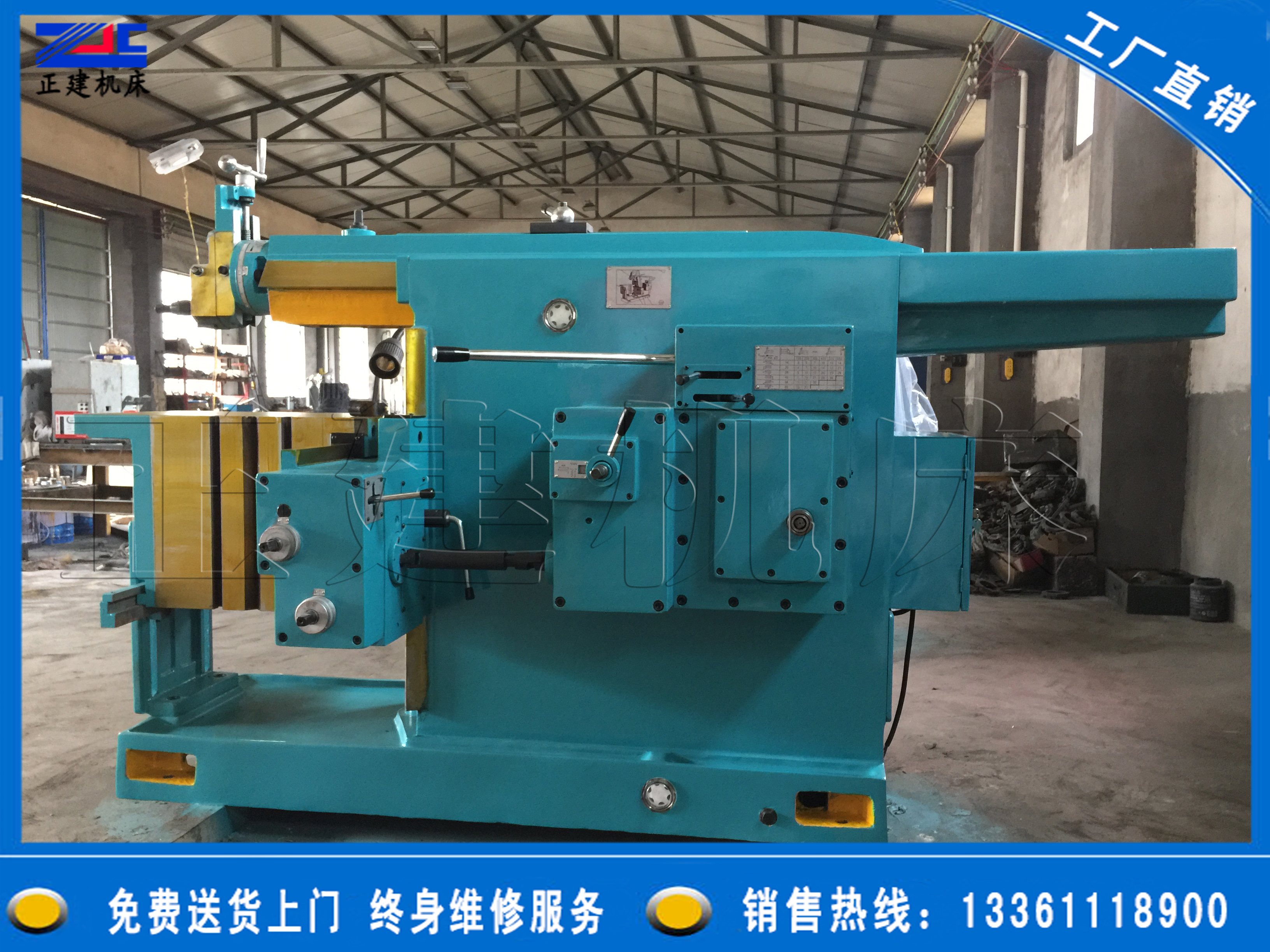

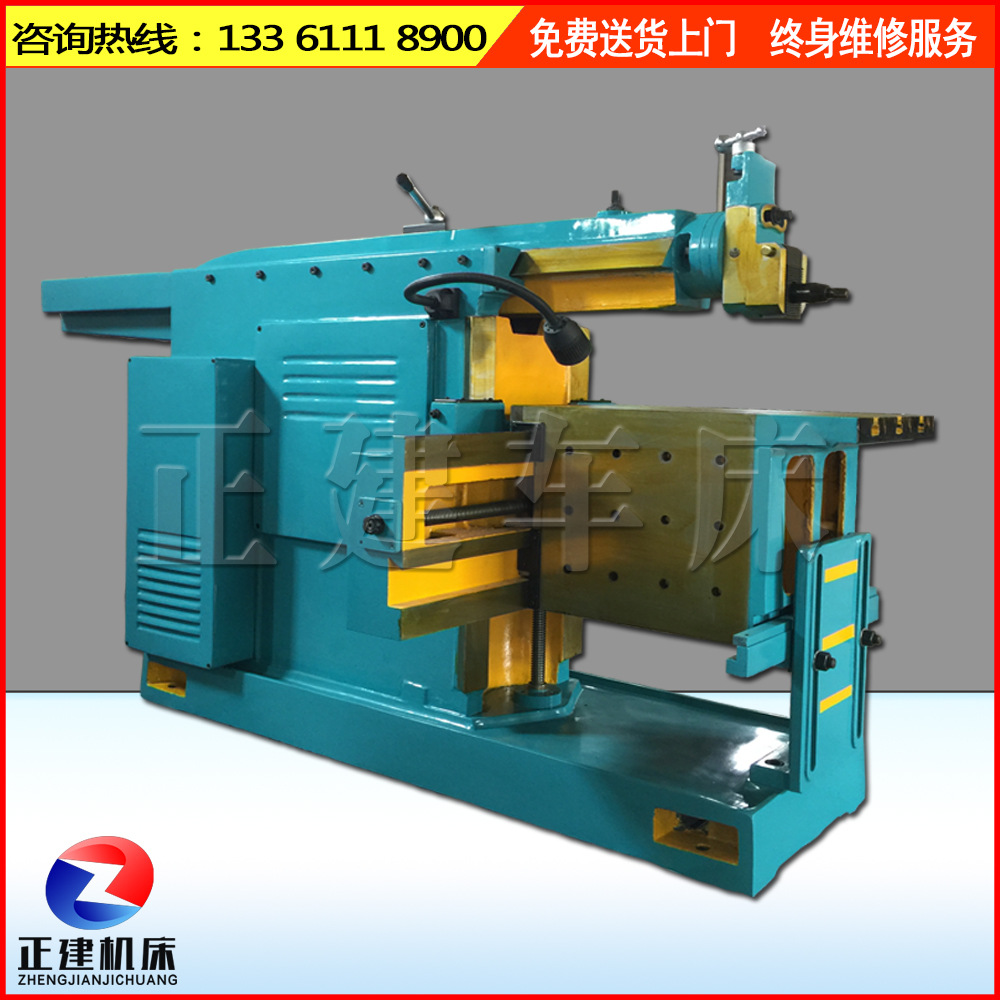

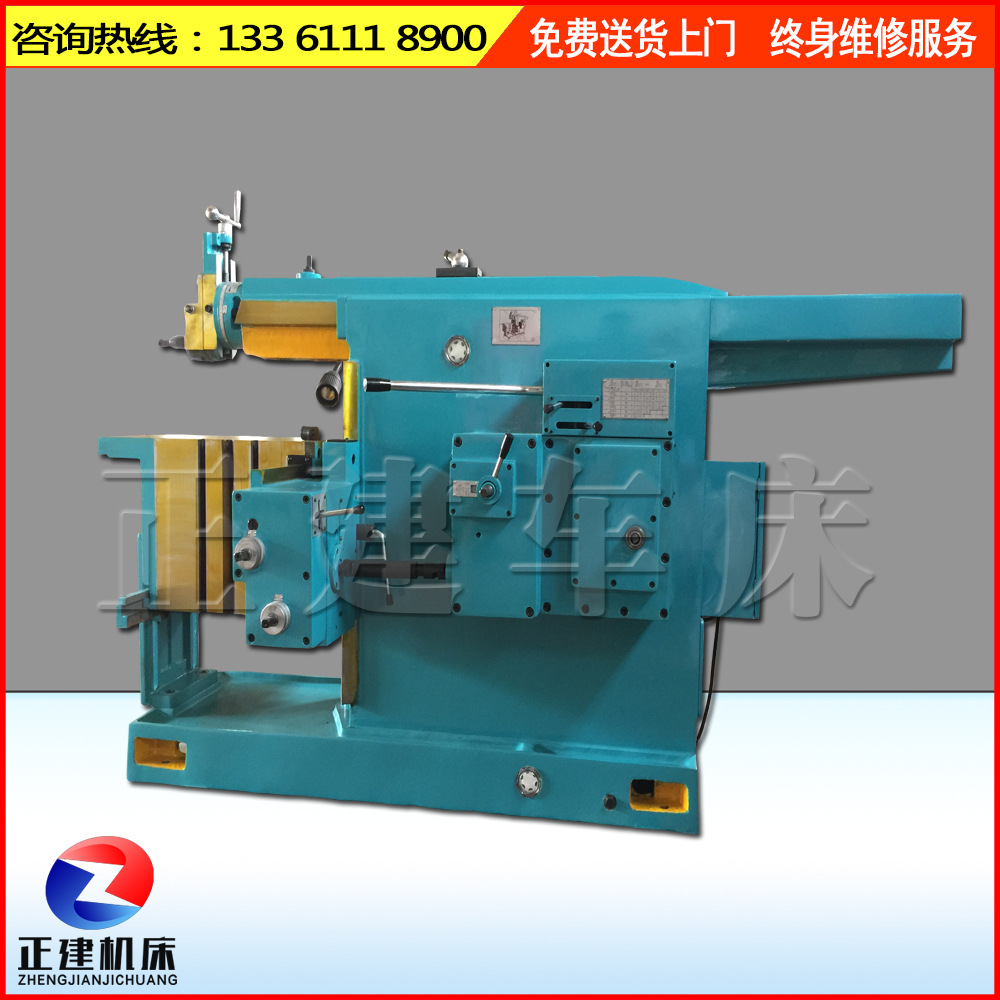

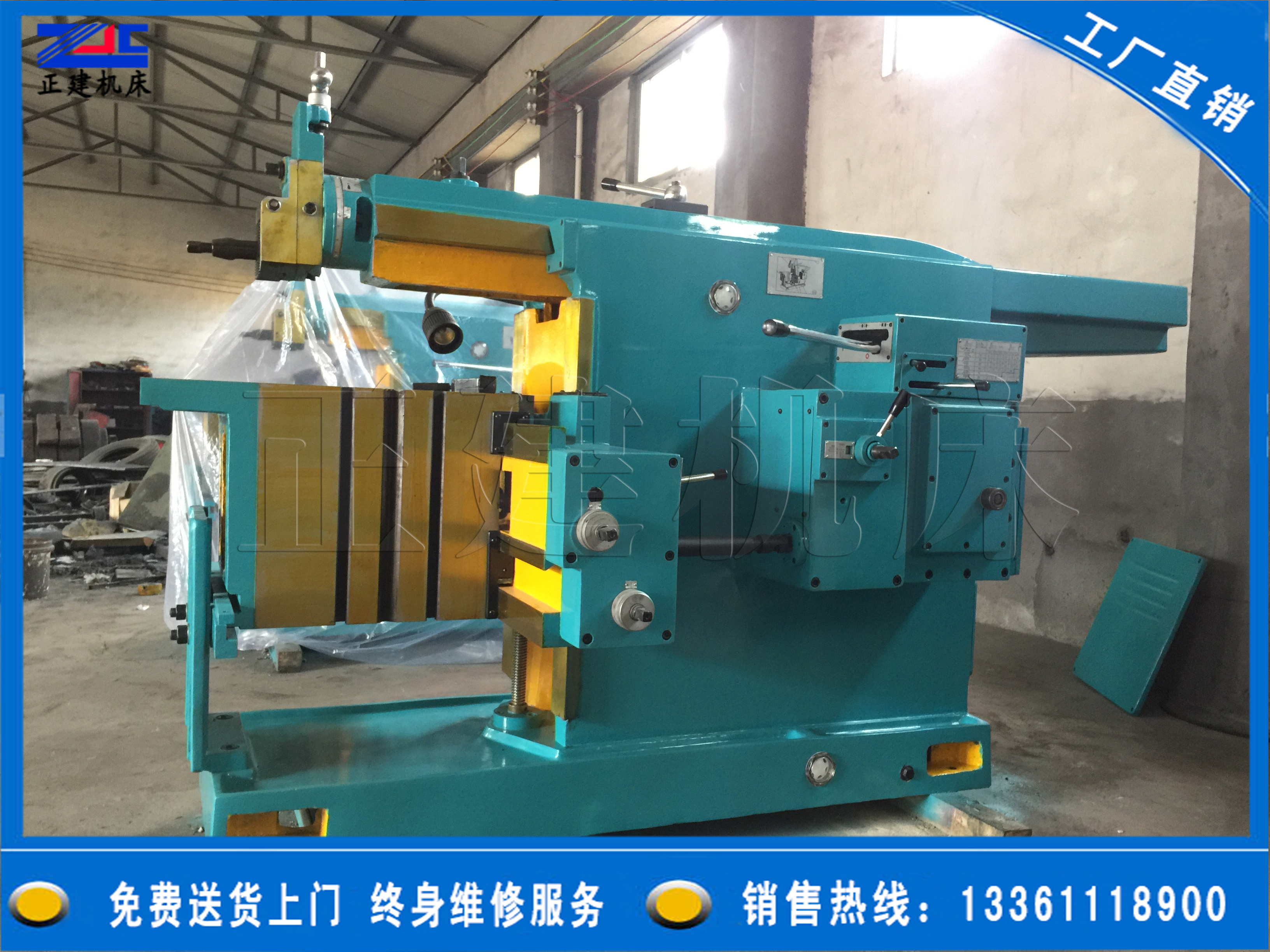

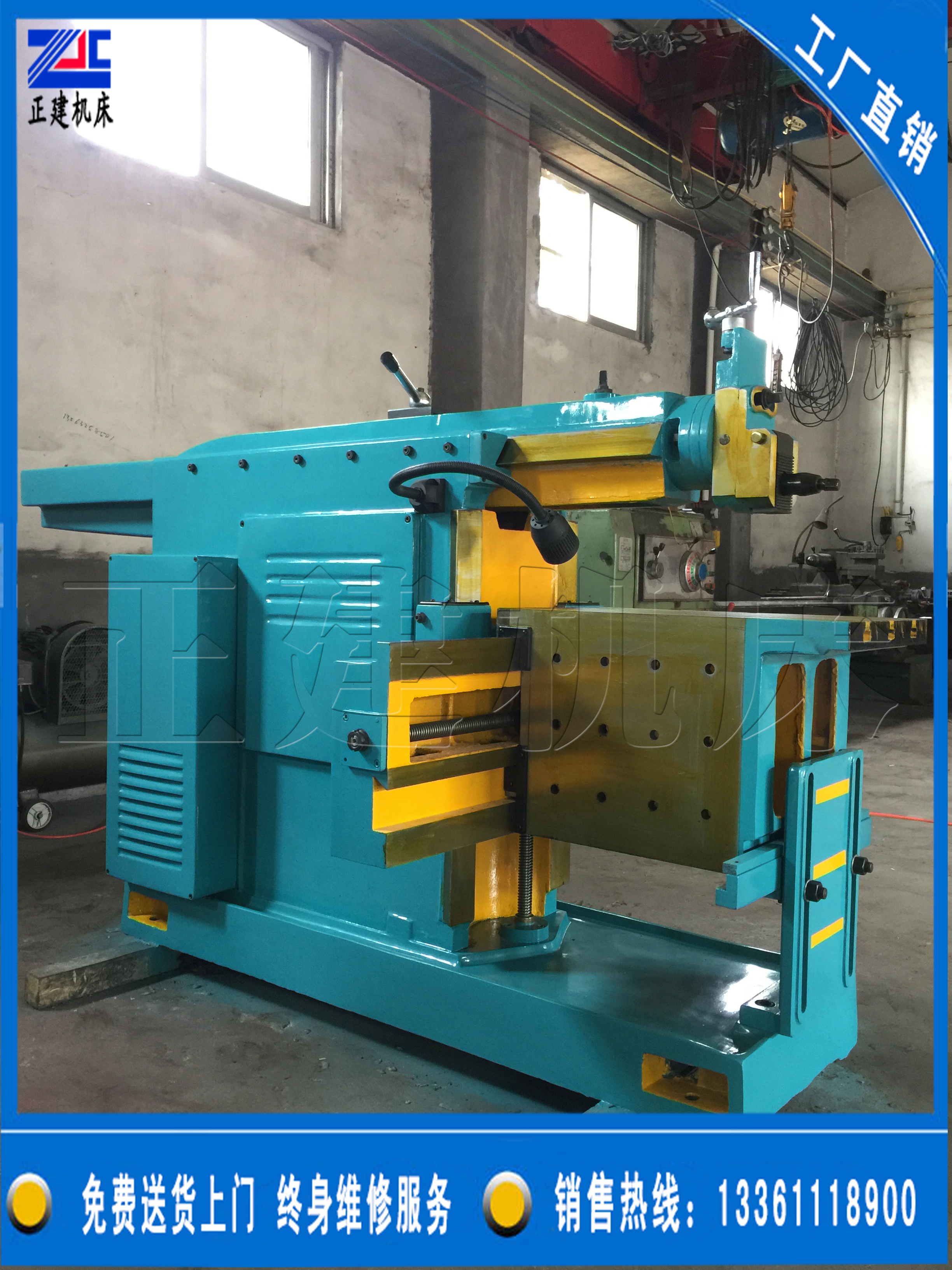

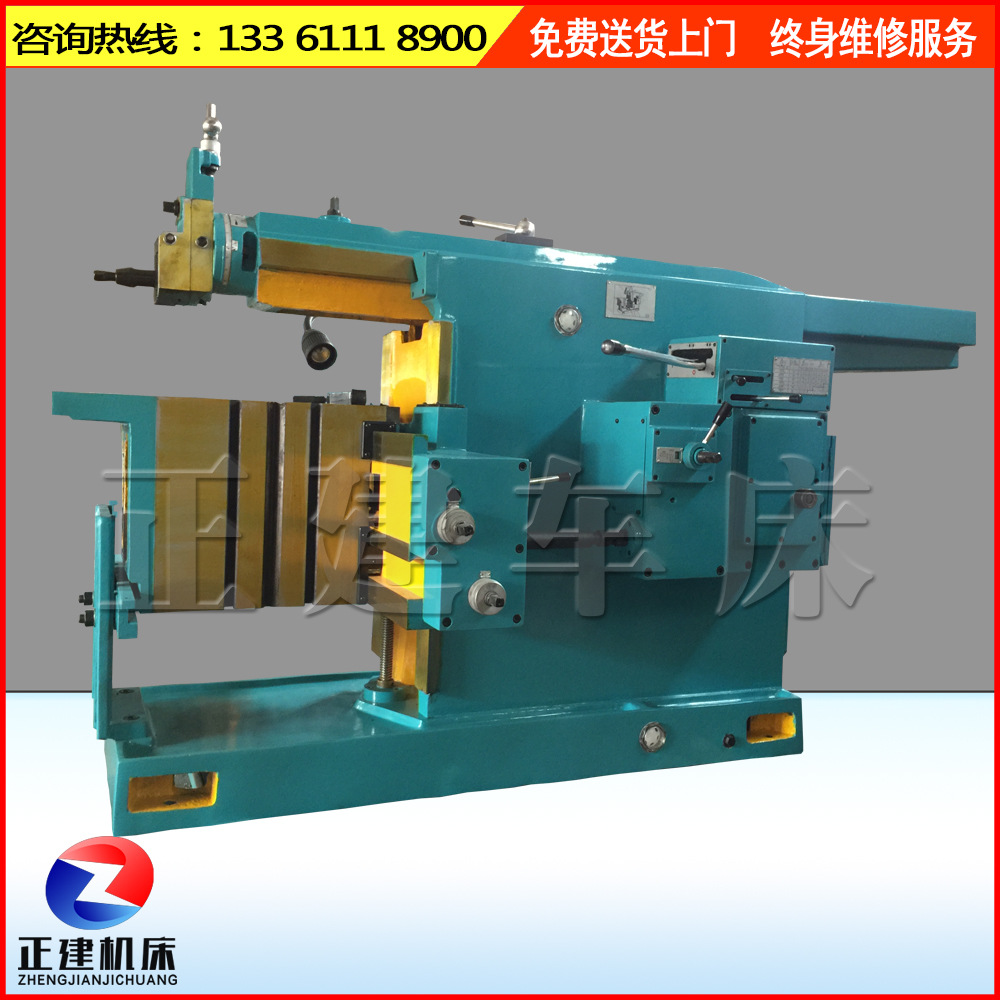

BC6065牛头刨床是普通用途的刨削机床,用于各种中小零件的平面加工。
主要结构及特点

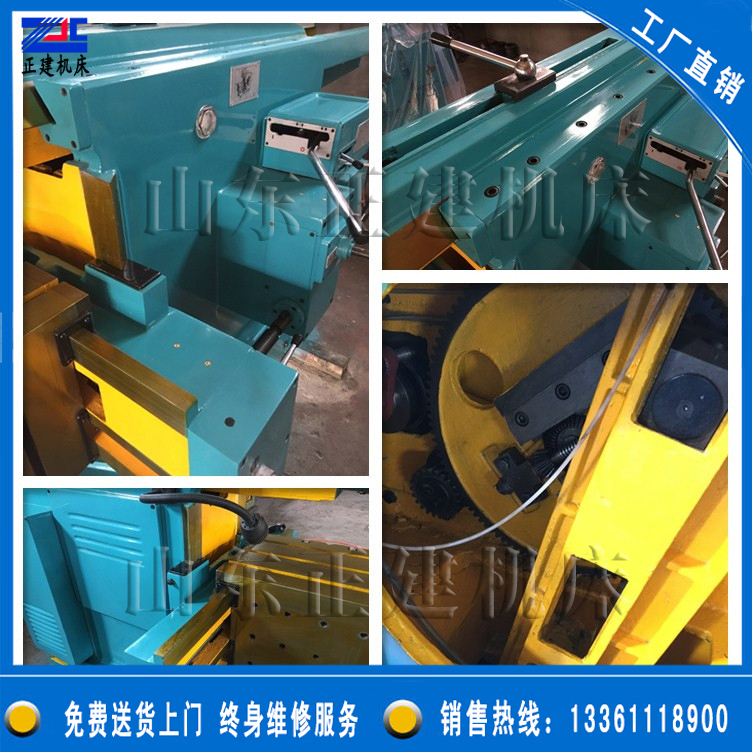

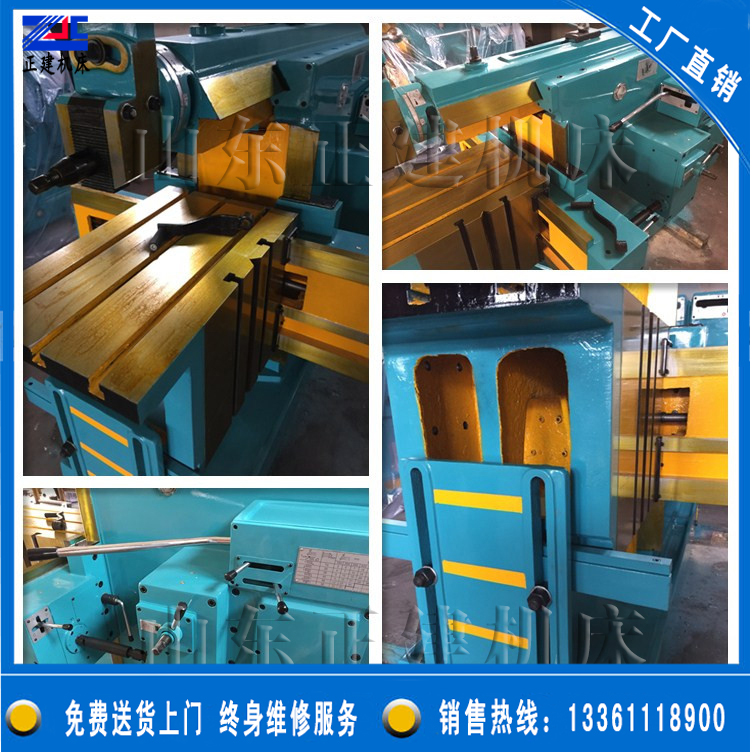

机床由床身、滑枕、摇杆、变速箱、进给箱、横梁、工作台及润滑系统、电气箱等组成。
电动机经传动带、变速箱及摇杆机构传动滑枕作往复运动,有6级变速。调整摇杆曲柄回转半径,可使滑枕有不同的切削行程及切削速度。
工作台沿横梁水平导轨可作手动或机动的水平进给,横梁沿床身垂直导轨可作手动或机动的垂直进给,各有12种进给量,水平和垂直进给方向由一个手柄选择,进给量可以在机床运转中调整。
工作台能作水平或垂直方向的快速移动。
机床设有防止进给运动故障而发生意外的安全离合器。
工作台前端有前支架支承,用以增加工作时的稳定性。
滑枕往复运动设有制动器,可以使滑枕迅速停止。
滑枕的起动、停止制动及工作台的快速移动由一个手柄集中控制。
机床主要运动部位,如滑枕导轨、摇杆机构、变速箱、进给箱等均由油泵集中供油润滑,油量可按实际需要调整(出厂时已经调整好)。
品名 |
产地和制造商名称 |
电机 |
青岛电机;上海电机 |
轴承 |
哈尔滨轴承;万向轴承 |
接触器 |
浙江天正/德力西 |
机床附件 |
山东济宁 |
主轴导向套 |
本公司 |
齿轮 |
沈阳机床 |
油泵,油管 |
江苏启东 |
三、 主要随机附件:
名称 |
数量 |
备注 |
摇把 |
1件 |
|
油枪 |
1件 |
|
刨床型号 | BC6050/6065牛头刨床 | ||
最大刨削长度(mm) | 500 | 650 | |
工作台最大横向移动距离(mm) | 525 | 630 | |
滑枕底面至工作台面最大距离(mm) | 370 | 380 | |
工作台最大垂直移动距离(mm) | 270 | 315 | |
工作台上工作面尺寸(长×宽)(mm) | 440×360 | 630×400 | |
刀架最大行程(mm) | 120 | 120 | |
刀架最大回转角度(°) | ±60° | ±60° | |
刀杆最大尺寸(宽×厚)(mm) | 20×30 | 20×30 | |
滑枕每分钟往复次数(NO/min) | 14-80 | 14-80 | |
工作台进给量范围 | 水平进给 | 0.2-0.25 0.08-1 | 0.2-0.25 0.08-1 |
垂直进给(毫米/一往复行程)(mm/recip) | |||
工作台快速移动速度 | 水平移动 | 0.95 0.38 | 0.95 0.38 |
垂直移动 | |||
工作台中央T型槽尺寸(mm) | 18 | 18 | |
主电机功率(kw) | 3 | 3 | |
净重/毛重(kg) | 1650 | 2200 | |
外形尺寸(长×宽×高)(mm) | 2160×1070×1194 | 2382×1210×1504 |
