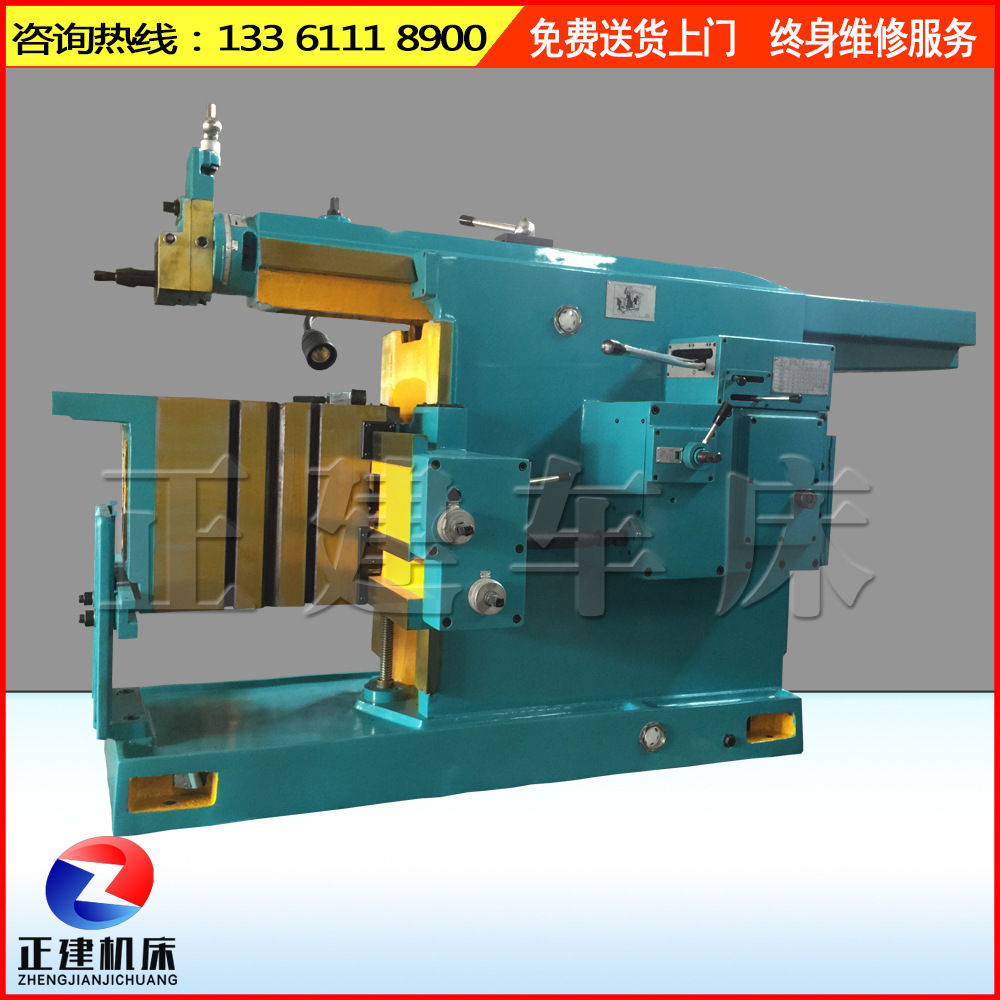

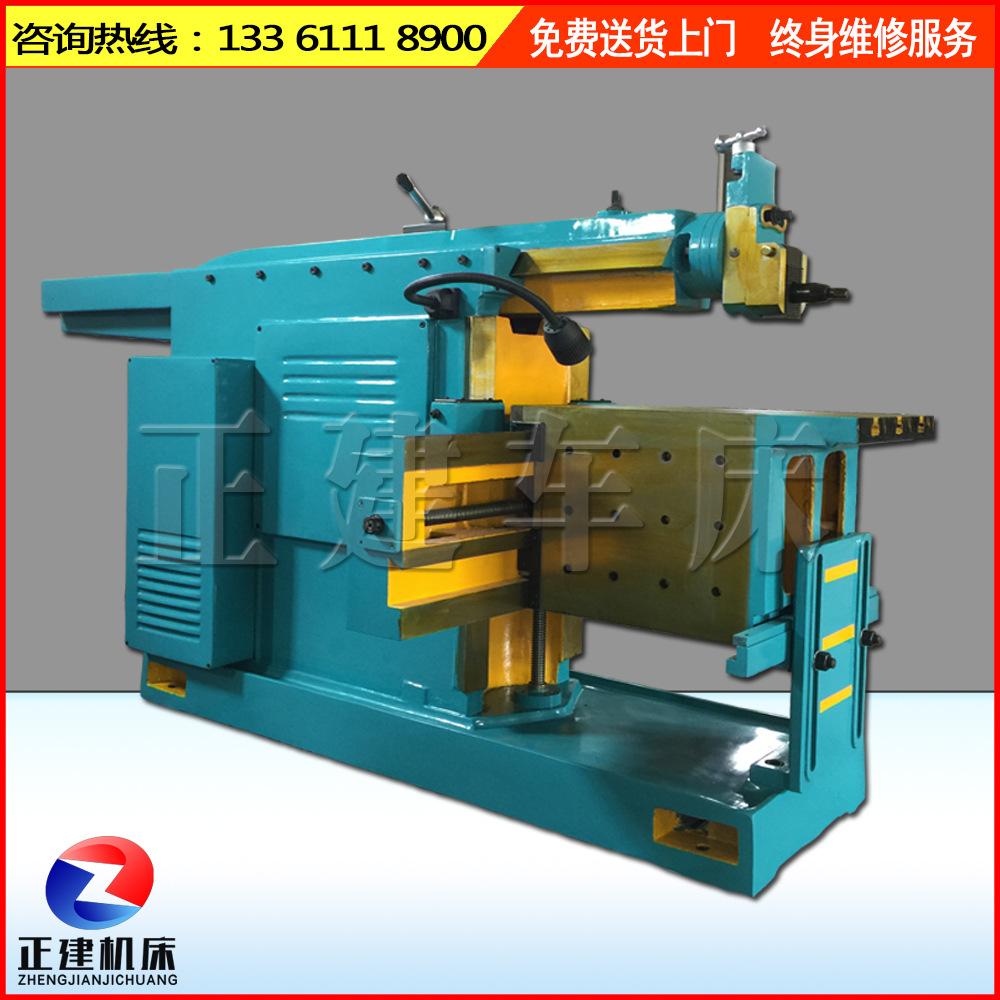

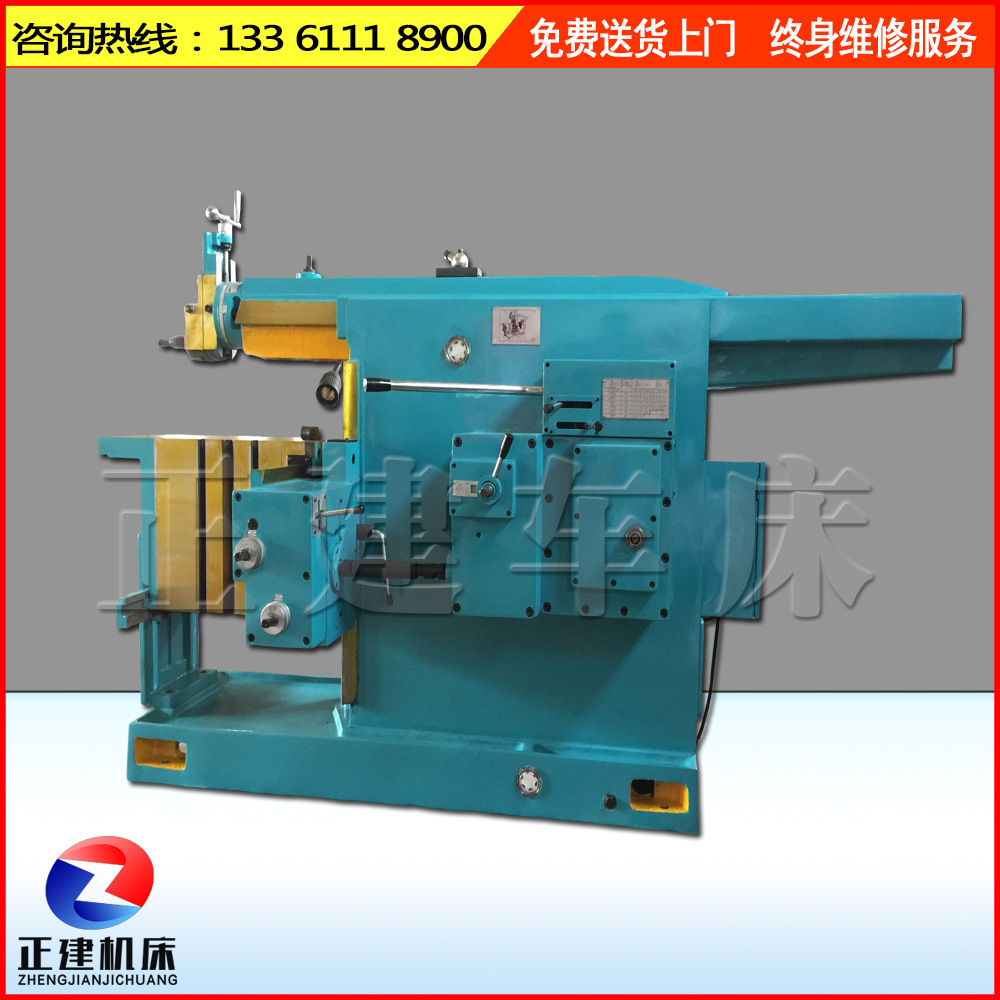

BC6070机械牛头刨床



一、牛头刨床简介:

 牛头刨床主要用于单件小批生产中刨削中小型工件上的平面、成形面和沟槽



  中小型牛头刨床的主运动大多采用曲柄摇杆机构传动。大型牛头刨床多采用液压传动,滑枕基本上是匀速运动。滑枕的返回行程速度大于工作行程速度。由于采用单刃刨刀加工,且在滑枕回程时不切削,牛头刨床的生产率较低。机床的主参数是最大刨削长度。牛头刨床主要有普通牛头刨床、仿形牛头刨床和移动式牛头刨床等。普通牛头刨床由滑枕带着刨刀作水平直线住复运动,刀架可在垂直面内回转一个角度,并可手动进给,工作台带着工件作间歇的横向或垂直进给运动,常用于加工平面、沟槽和燕尾面等。仿形牛头刨床是在普通牛头刨床上增加一仿形机构,用于加工成形表面,如透平叶片。移动式牛头刨床的滑枕与滑座还能在床身(卧式)或立柱(立式)上移动,适用于刨削特大型工件的局部平面。





二、牛头刨床主要技术特点:

1、牛头刨床的工作台具有横向和升降的移动机构;用以刨削倾斜的平面,从而扩大了使用范围。

2、刨床的进给系统采用凸轮机构,有10级进给量。改变走刀量,也非常方便。

3、牛头刨床在走刀系统内装有过载安全机构,当由于操作不慎或者受到外力影响与切削超载时,走刀自行打滑,无损机件保证机床的正常运行。

4、滑枕和床身导轨间以及具有速度的齿轮付和主要的滑动导轨面,均有油泵打出的润滑油进行循润滑。

5、牛头刨床装有离合器及制动停车机构,所以在变换速度,启动机床及停车时,可不必切断电源,制动停车机构能使滑枕当离合器脱开时之惯性冲程量不大于10毫米。




  • 产品参数





一、牛头刨床简介:

 牛头刨床主要用于单件小批生产中刨削中小型工件上的平面、成形面和沟槽



  中小型牛头刨床的主运动大多采用曲柄摇杆机构传动。大型牛头刨床多采用液压传动,滑枕基本上是匀速运动。滑枕的返回行程速度大于工作行程速度。由于采用单刃刨刀加工,且在滑枕回程时不切削,牛头刨床的生产率较低。机床的主参数是最大刨削长度。牛头刨床主要有普通牛头刨床、仿形牛头刨床和移动式牛头刨床等。普通牛头刨床由滑枕带着刨刀作水平直线住复运动,刀架可在垂直面内回转一个角度,并可手动进给,工作台带着工件作间歇的横向或垂直进给运动,常用于加工平面、沟槽和燕尾面等。仿形牛头刨床是在普通牛头刨床上增加一仿形机构,用于加工成形表面,如透平叶片。移动式牛头刨床的滑枕与滑座还能在床身(卧式)或立柱(立式)上移动,适用于刨削特大型工件的局部平面。





二、牛头刨床主要技术特点:

1、牛头刨床的工作台具有横向和升降的移动机构;用以刨削倾斜的平面,从而扩大了使用范围。

2、刨床的进给系统采用凸轮机构,有10级进给量。改变走刀量,也非常方便。

3、牛头刨床在走刀系统内装有过载安全机构,当由于操作不慎或者受到外力影响与切削超载时,走刀自行打滑,无损机件保证机床的正常运行。

4、滑枕和床身导轨间以及具有速度的齿轮付和主要的滑动导轨面,均有油泵打出的润滑油进行循润滑。

5、牛头刨床装有离合器及制动停车机构,所以在变换速度,启动机床及停车时,可不必切断电源,制动停车机构能使滑枕当离合器脱开时之惯性冲程量不大于10毫米。



 主要配套厂家购件明细

品名

产地和制造商名称

电机

青岛电机;上海电机

轴承

哈尔滨轴承;万向轴承

接触器

浙江天正/德力西

机床附件

山东济宁

主轴导向套

本公司

齿轮

沈阳机床

油泵,油管

江苏启东



名称

数量

备注

摇把

1件



油枪

1件

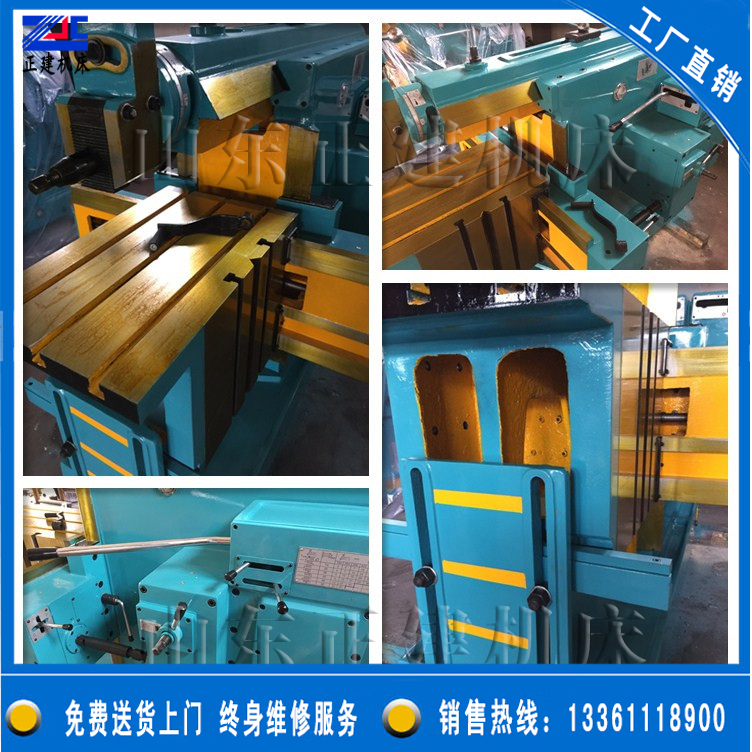

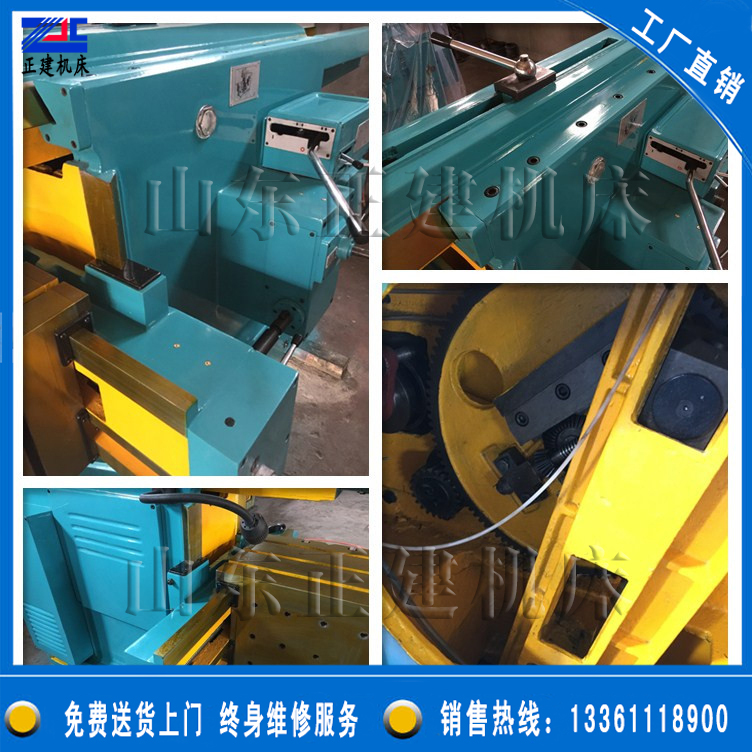

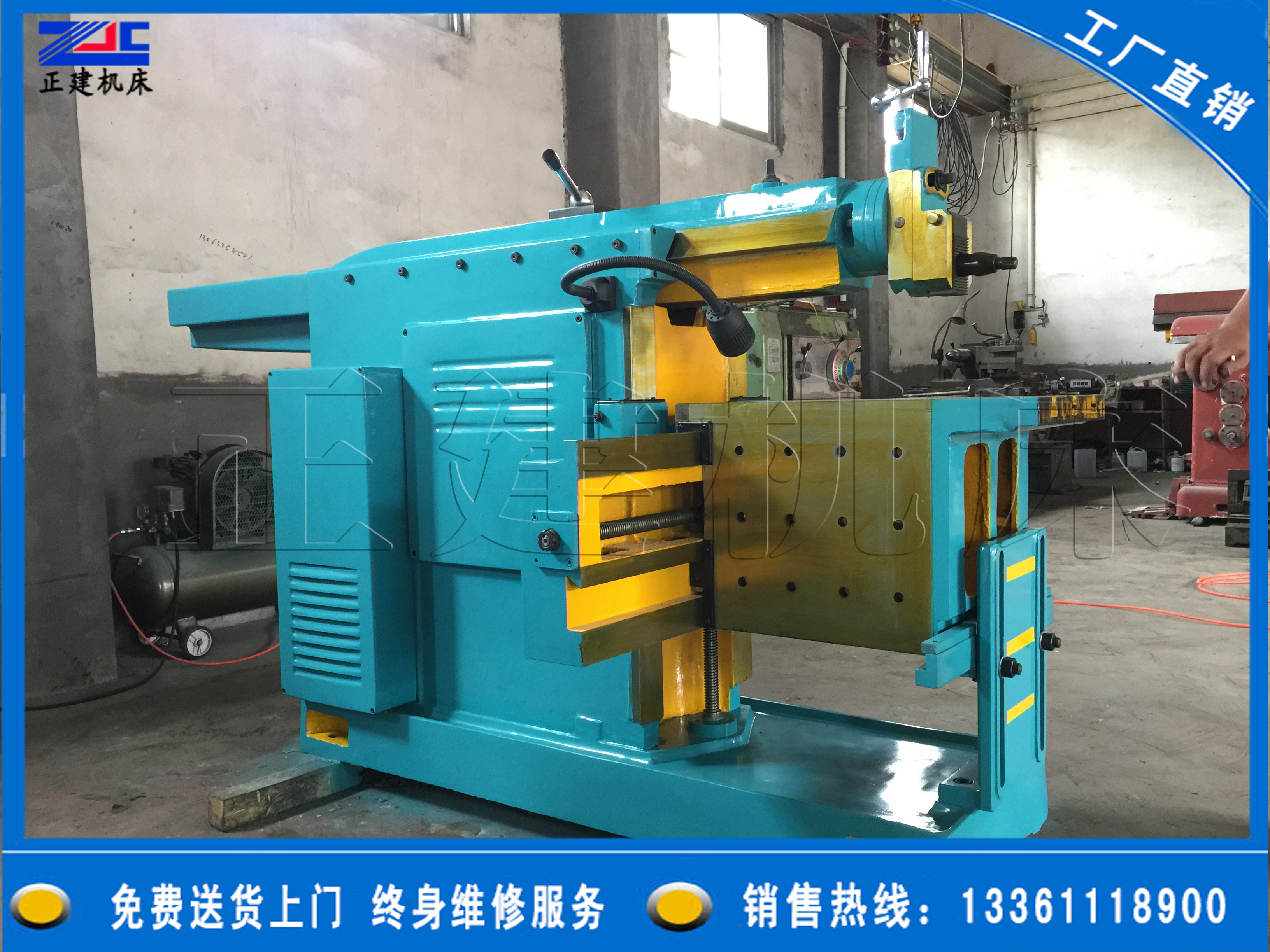

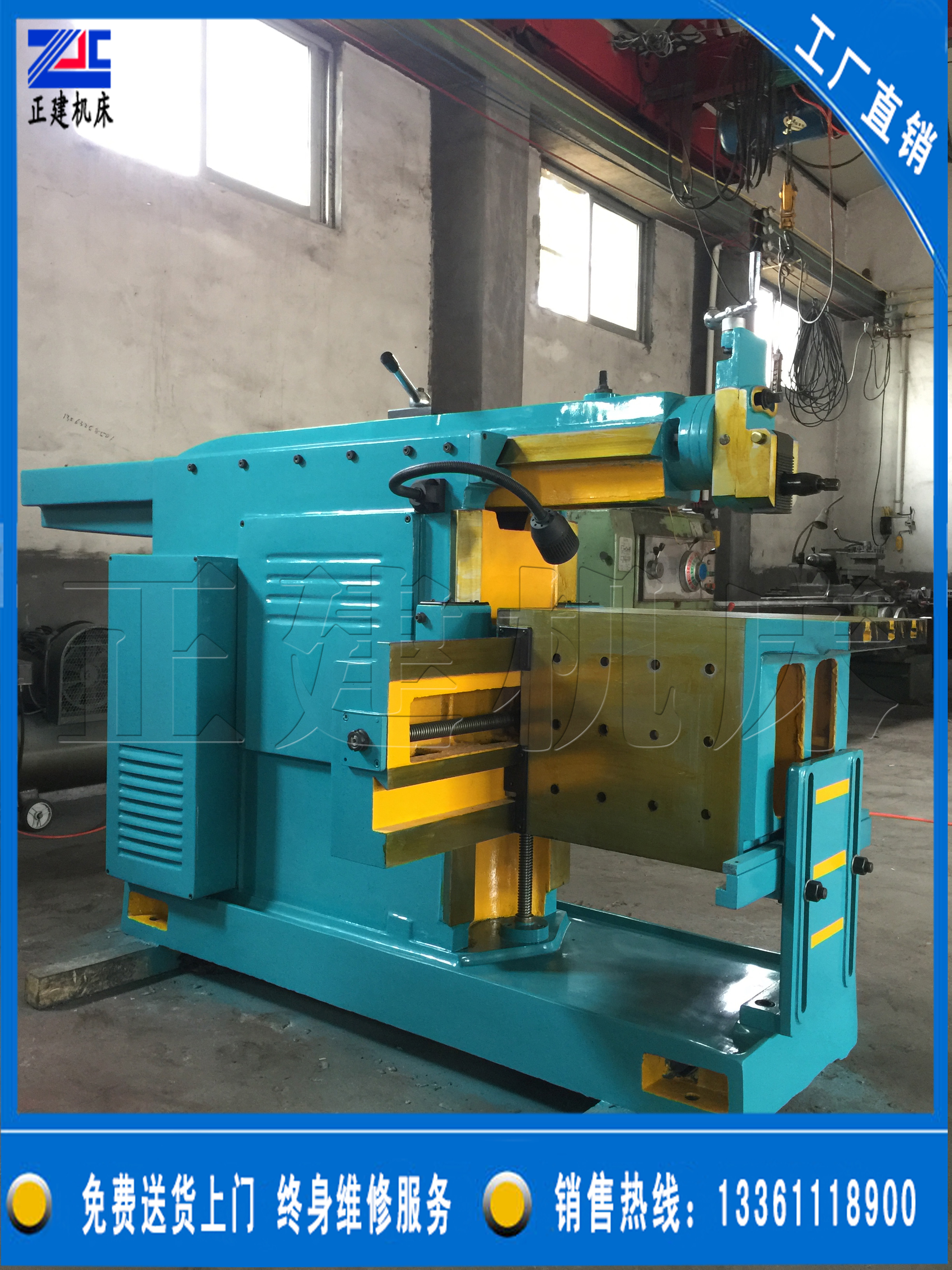

正建新隔车间实图拍摄


















正建隔栏产品参数

规格型号

BC6066

BC6070

最大刨削长度(mm)

660

700

滑枕底面到工作台面最大距离(mm)

385

400

工作台最大横向移动距离(mm)

630

630

工作台最大垂直移动距离(mm)

360

320

工作台上工作面

尺寸(长×宽)(mm)

660×400

700×420

刀架行程(mm)

120

125

刀架回转角度(°)

±60°

±60°

滑枕每分钟往复次数

14,20.28,40,56,80

11,20,38,52,72,100

            工作台机动水平进给范围(mm)

12级 0.2-2.5

12级 0.2-2.5

工作台机动垂直进给范围(mm)

12级 0.08-1.00

12级 0.08-1.00

工作台快速水平移动(m/min)

--

--

工作台快速垂直移动(m/min)

--

--

工作台中央T型槽尺寸(mm)

18

18

主电机功率(kW)

3

4

外形尺寸(长×宽×高)(mm)

2342×1225×1480

2480×1400×1780

重量(kg)

1850

2700
