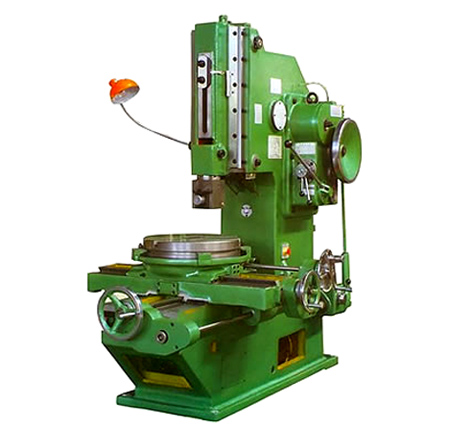

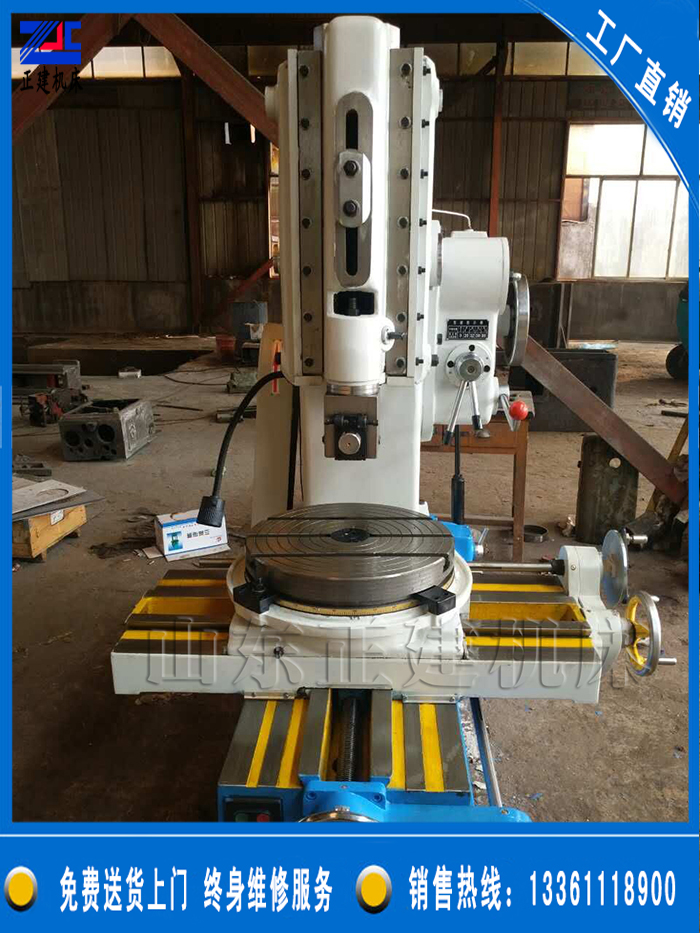

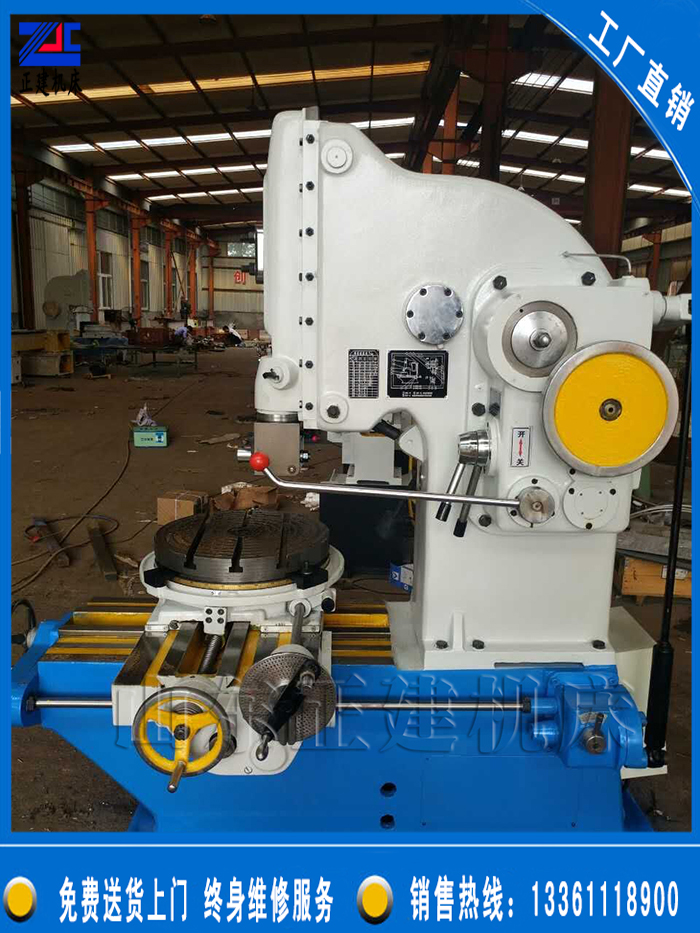

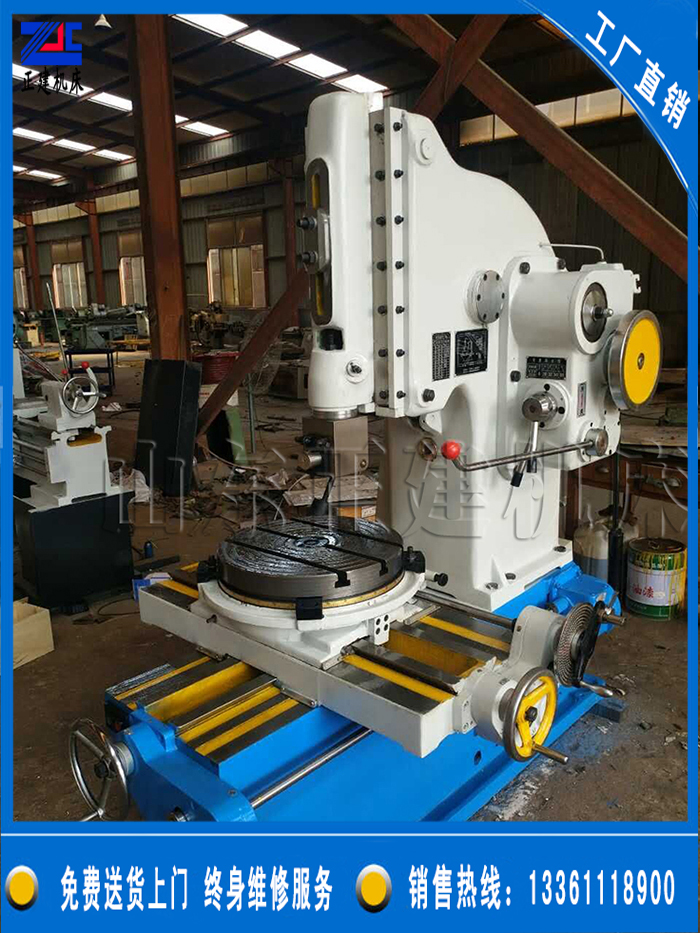

本机床用以加工各种零件的平面、型面及键槽等,对单件或小批生产车间最为适合。

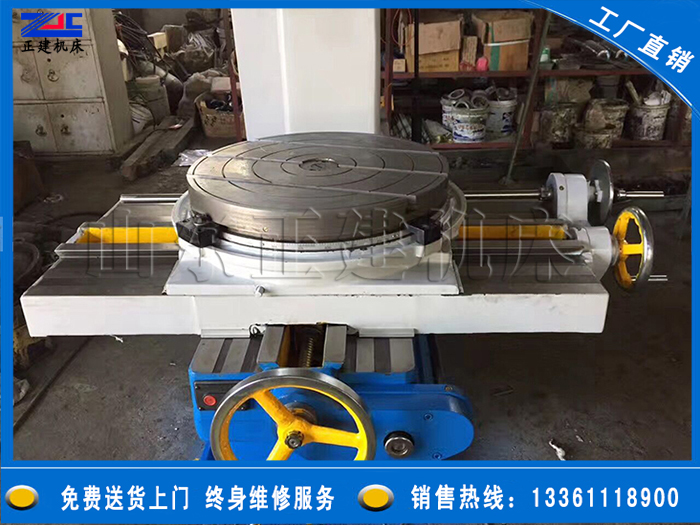

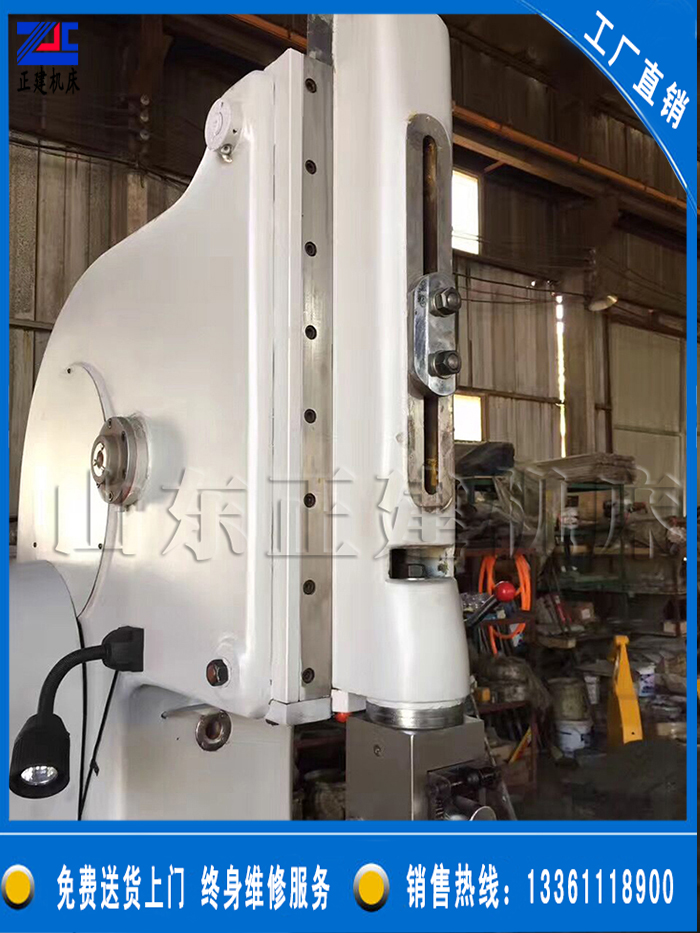

主转动的机构是变摇柄齿轮的回转运动为滑枕的往复运动,工作台可作纵向、横向和回转,自动与手动进给并可实现快速移动,工作台遇有故障时则自动停止进给.
本机床经心设计,标准化、通用化、系列化、自动化程度较高,布局合理,结构紧凑协调匀称。外形美观,维修方便。机床使用三相交流电源,电压380伏,频率50赫
加工范围 |
Work range |
B5020 |
B5032D |
最大插削长度 |
Max.slotting length |
200mm |
320mm |
工件最大加工尺寸(长*宽) |
Max.dimensions of wodplece(L*H) |
485*200mmm |
600*320mm |
工件最大重量 |
Max.weight of workpiece |
400kg |
500kg |
最大切削力 |
Max.cutting force |
5500N |
7500N |
滑枕每分钟往复次数 |
No.of strokes per minutem |
32,50,80,125,r ,p,m |
20.32.50.80.r.p.m |
滑枕垂直调整距离 |
Vertical ajustment of ram |
230mm |
315mm |
滑枕倾斜角度 |
Inclination of ram |
0-8度 |
0-8度 |
刀头支承面至床身前壁间距离 |
Distance between tool holdingsurface and column front |
485mm |
600mm |
插刀杆最大尺寸(宽*高) |
Max.tool shank size (W*H) |
25*40mm |
25*40mm |
工作台直径 |
Table diameter |
500mm |
630mm |
工作台面至滑架下端间距离 |
Distance between table surface and low end of ram |
320mm |
490mm |
工作台最大纵向移动距离 |
Max.longitudinal travel of table |
500mm |
620mm |
工作台最大横向移动距离 |
Max.cross travel of table |
500mm |
560mm |
工作台纵横机动进给范围 |
Range of table longitudinal and cross power feeds |
0.08-1.12mm |
0.08-1.12mm |
工作台回转机动进给范围 |
Range of table power feeds |
0.052o-0.783deg |
0.052°-0.7893deg |
主电动机功率 |
Power of rapid drive motor |
3kw |
4kw |
主电动机转速 |
Rotating speeed of main drive motor |
1430r.p.m |
960r.p.m |
机床轮廓尺寸(长*宽*高) |
Overall dimensions (L*W*H) |
1945*1325*1980mm |
2290*1525*2285mm |
机床重量(约) |
Weight(approx) |
2400kg |
3500kg
|
