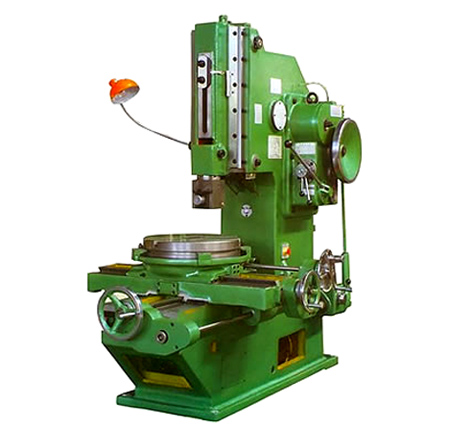

B5032普通插床

本机床用以加工各种零件的平面、型面及键槽等,对单件或小批生产车间最为适合。

主转动的机构是变摇柄齿轮的回转运动为滑枕的往复运动,工作台可作纵向、横向和回转,自动与手动进给并可实现快速移动,工作台遇有故障时则自动停止进给.
本机床经心设计,标准化、通用化、系列化、自动化程度较高,布局合理,结构紧凑协调匀称。外形美观,维修方便。机床使用三相交流电源,电压380伏,频率50赫 。


分类介绍
利用插刀的竖直往复运动插削键槽和型孔的直线运动机床。插床与刨床一样,也是使用单刃刀具(插刀)来切削工件,但刨床是卧式布局,插床是立式布局。插床的生产率和精度都较低,多用于单件或小批量生产中加工内孔键槽或花键孔,也可以加工平面、方孔或多边形孔等,在批量生产中常被铣床或拉床代替。但在加工不通孔或有障碍台肩的内孔键槽时,就只有利用插床了。插床主要有普通插床、键槽插床、龙门插床和移动式插床等几种。普通插床的滑枕带着刀架沿立柱的导轨作上下往复运动,装有工件的工作台可利用上下滑座作纵向、横向和回转进给运动。键槽插床的工作台与床身联成一体,从床身穿过工件孔向上伸出的刀杆带着插刀边做上下往复运动,边做断续的进给运动,工件安装不像普通插床那样受到立柱的限制,故多用于加工大型零件(如螺旋桨等)孔中的键槽。
工作原理
插床实际是一种立式刨床,在结构原理上与牛头刨床同属一类。插刀随滑枕在垂直方向上的直线往复运动是主运动,工件沿纵向横向及圆周三个方向分别所作的间歇运动是进给运动。插床的生产效率较低,加工表面粗糙度Ra为6.3-1.6微米,加工面的垂直度为0.025/300毫米。插床的主参数是最大插削长度。
特点
插床用于插削平面、成型面及键槽等,并能插倾斜度在10°范围内的模具等工作物,适用于单个或小批量生产的企业。插床的工作台具有三种不同方向的进给(纵向、横向和回转),故工作物经过一次装夹后,在本机床加工几个表面。



  • 产品参数





本机床用以加工各种零件的平面、型面及键槽等,对单件或小批生产车间最为适合。

主转动的机构是变摇柄齿轮的回转运动为滑枕的往复运动,工作台可作纵向、横向和回转,自动与手动进给并可实现快速移动,工作台遇有故障时则自动停止进给.
本机床经心设计,标准化、通用化、系列化、自动化程度较高,布局合理,结构紧凑协调匀称。外形美观,维修方便。机床使用三相交流电源,电压380伏,频率50赫

插床结构

分类介绍
利用插刀的竖直往复运动插削键槽和型孔的直线运动机床。插床与刨床一样,也是使用单刃刀具(插刀)来切削工件,但刨床是卧式布局,插床是立式布局。插床的生产率和精度都较低,多用于单件或小批量生产中加工内孔键槽或花键孔,也可以加工平面、方孔或多边形孔等,在批量生产中常被铣床或拉床代替。但在加工不通孔或有障碍台肩的内孔键槽时,就只有利用插床了。插床主要有普通插床、键槽插床、龙门插床和移动式插床等几种。普通插床的滑枕带着刀架沿立柱的导轨作上下往复运动,装有工件的工作台可利用上下滑座作纵向、横向和回转进给运动。键槽插床的工作台与床身联成一体,从床身穿过工件孔向上伸出的刀杆带着插刀边做上下往复运动,边做断续的进给运动,工件安装不像普通插床那样受到立柱的限制,故多用于加工大型零件(如螺旋桨等)孔中的键槽。
工作原理
插床实际是一种立式刨床,在结构原理上与牛头刨床同属一类。插刀随滑枕在垂直方向上的直线往复运动是主运动,工件沿纵向横向及圆周三个方向分别所作的间歇运动是进给运动。插床的生产效率较低,加工表面粗糙度Ra为6.3-1.6微米,加工面的垂直度为0.025/300毫米。插床的主参数是最大插削长度。
特点
插床用于插削平面、成型面及键槽等,并能插倾斜度在10°范围内的模具等工作物,适用于单个或小批量生产的企业。插床的工作台具有三种不同方向的进给(纵向、横向和回转),故工作物经过一次装夹后,在本机床加工几个表面。

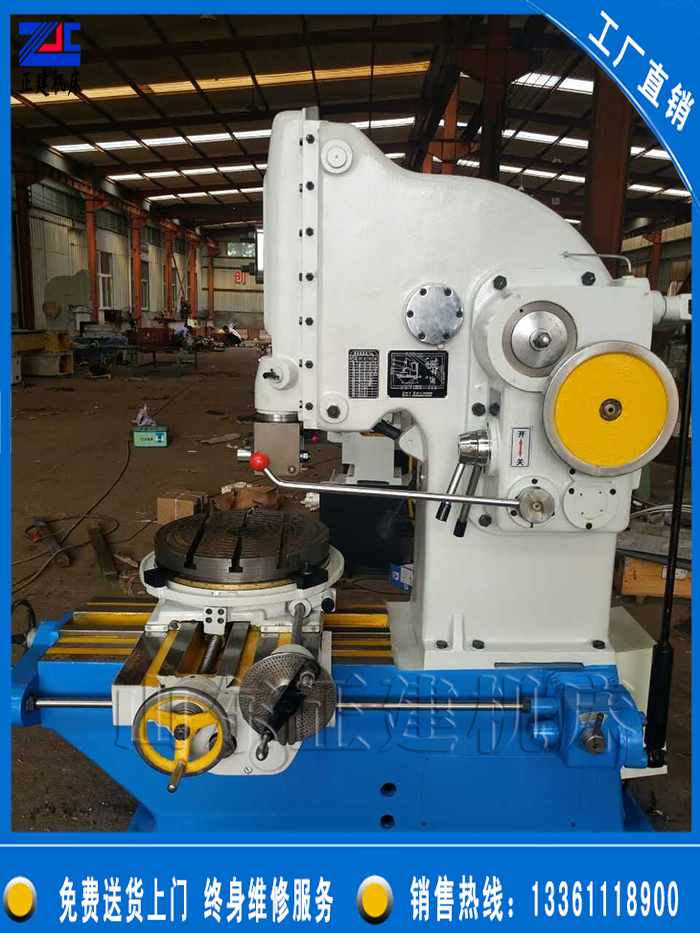

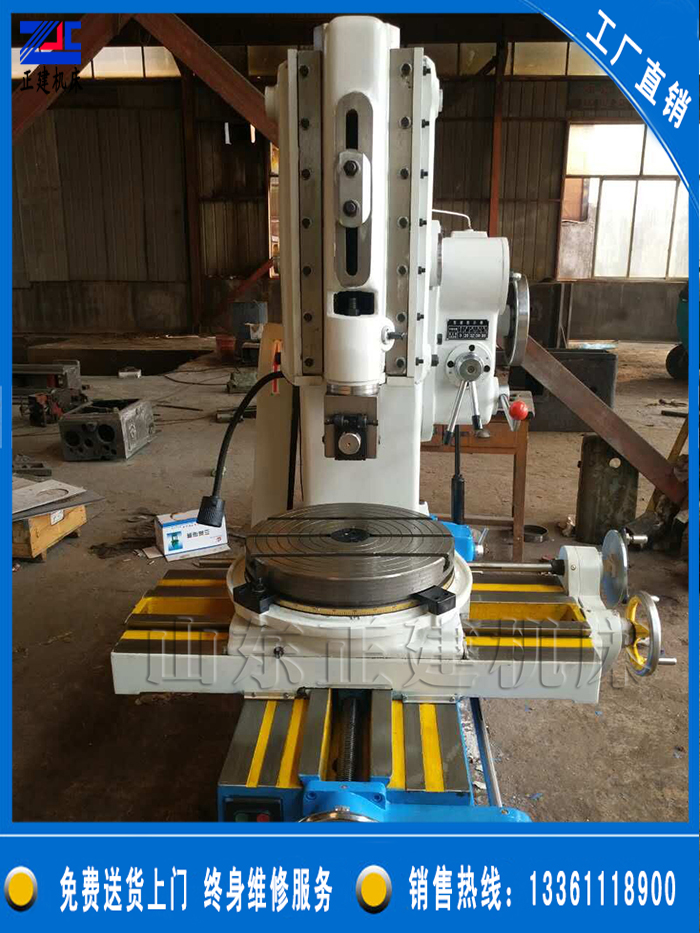

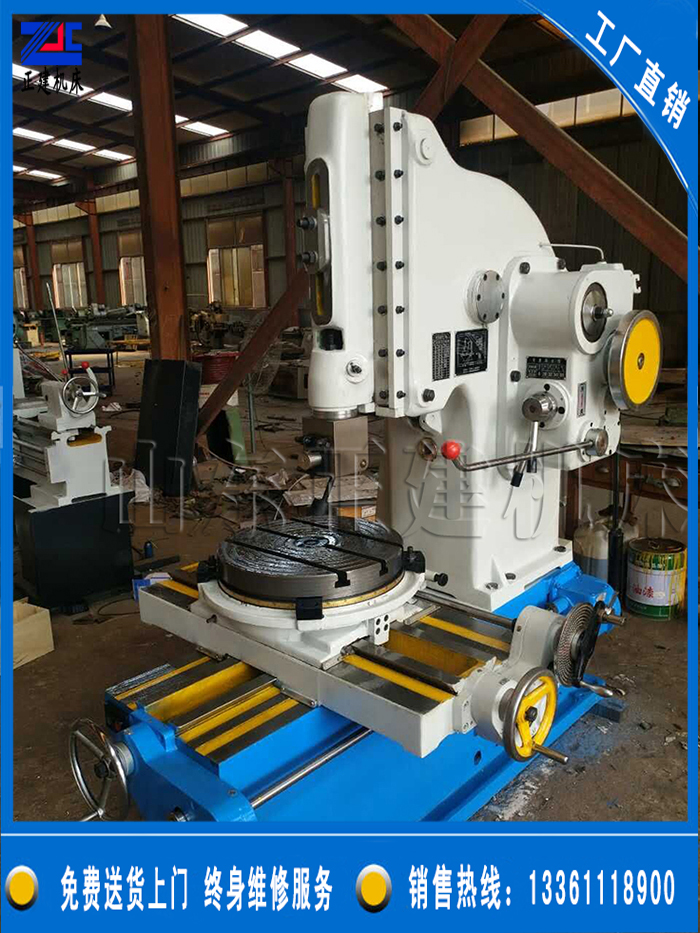

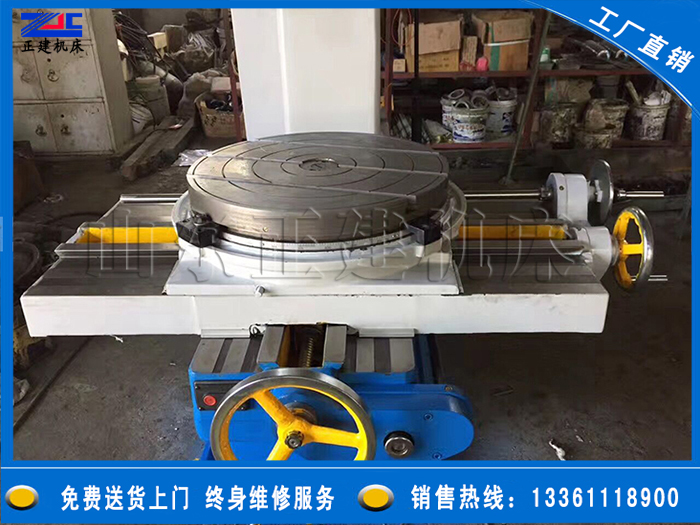

正建新隔车间实图拍摄














正建隔栏产品参数


加工范围

Work range

B5020

B5032D

最大插削长度

Max.slotting length

200mm

320mm

工件最大加工尺寸(长*宽)

Max.dimensions of wodplece(L*H)

485*200mmm

600*320mm

工件最大重量

Max.weight of workpiece

400kg

500kg

最大切削力

Max.cutting force

5500N

7500N

滑枕每分钟往复次数

No.of strokes per minutem

32,50,80,125,r ,p,m

20.32.50.80.r.p.m

滑枕垂直调整距离

Vertical ajustment of ram

230mm

315mm

滑枕倾斜角度

Inclination of ram

0-8度

0-8度

刀头支承面至床身前壁间距离

Distance between tool holdingsurface and column front

485mm

600mm

插刀杆最大尺寸(宽*高)

Max.tool shank size (W*H)

25*40mm

25*40mm

工作台直径

Table diameter

500mm

630mm

工作台面至滑架下端间距离

Distance between table surface and low end of ram

320mm

490mm

工作台最大纵向移动距离

Max.longitudinal travel of table

500mm

620mm

工作台最大横向移动距离

Max.cross travel of table

500mm

560mm

工作台纵横机动进给范围

Range of table longitudinal and cross power feeds

0.08-1.12mm

0.08-1.12mm

工作台回转机动进给范围

Range of table power feeds

0.052o-0.783deg

0.052°-0.7893deg

主电动机功率

Power of rapid drive motor

3kw

4kw

主电动机转速

Rotating speeed of main drive motor

1430r.p.m

960r.p.m

机床轮廓尺寸(长*宽*高)

Overall dimensions (L*W*H)

1945*1325*1980mm

2290*1525*2285mm

机床重量(约)

Weight(approx)

2400kg

3500kg
